Reichweite bis 5km (Sichtverbindung), bis 3km (ohne Sichtverbindung)
Frequenz 868 MHz (EU)
Digitale Ausgänge 12 (Standard), 2 (Polwender), 8 (Optional)
Schaltleistung Relais 8A / 16A @ 8..36VDC / 400VAC
Analoge Ausgänge 2 (4..20mA), 1 (0..24V), 1 (0..10kOhm)
Digitale Eingänge 14 (Standard), 8 (Optional)
Analoge Eingänge 5 (4..20mA), 1 (0..10V), 1 (0..10kOhm), 6 (Optional)
Eingangsspannungen 12VDC, 24VDC, 230VAC, 400VAC
Verfügbarkeit auf Anfrage
Anwendungen Hochleistungsjauchepumpen, Bewässerungspumpen, Maschinensteuerungen...
  • Beschreibung
  • Details
  • Funktionen
  • Kombi Produkte
  • Referenzen

Funkfernsteuerung mit Touch-Display

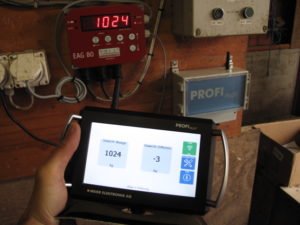

Der ProfiPilot ist speziell für die Anforderungen im Agrarbereich entwickelt worden, um Pumpen, Maschinen, Anlagen usw. über Funk bedienen und überwachen zu können. Der ProfiPilot verfügt über ein 7“ Touch-Display, welches man im Traktor/Schlepper installiert und über eine Funkverbindung die Drehzahl, den Durchfluss, den Status usw. von der entfernten Pumpe erhält. Mit dem ProfiPilot können speziell Lohnunternehmer die gesamte Pumpe, Maschine, Anlage aus dem Traktor heraus bedienen und überwachen. Dabei erhält man zyklisch die nötigen Informationen wie Druck, Durchfluss, Schieberstellung usw. in Echtzeit auf das 7“ Touch-Display und kann somit die Pumpleistung immer den entsprechenden Gegebenheiten wie Gelände, Viskosität der Gülle usw. anpassen.

Beim Ausbringen von Gülle wird ein immer effizienteres Arbeiten mit minimalem Personalaufwand gefordert. Die Hochleistungspumpen an der Güllengrube oder am Güllencontainer versorgen den bis zu mehreren Kilometern entfernten Schleppschlauch-Ausbringer mit korrekt dosierter Gülle. Mit unserer ProfiPilot Funkfernsteuerung kann der Anwender im Schleppschlauch-Traktor die Pumpe ALLEINE optimal überwachen und bedienen. Dabei wird der Pumpdruck, der Durchfluss, das Containerniveau usw. von der Pumpe an den Schleppschlauchverteiler übertragen. Der Anwender sieht auf dem Monitor die notwendige Fahrgeschwindigkeit für die entsprechende Ausbringung (m^3/ha) und kann seine Geschwindigkeit entsprechend anpassen. Zusätzlich kann er die Drehzahl der Pumpe je nach Gegebenheit steuern oder er lässt die Pumpleistung automatisch anhand des Drucks oder des Durchflusses regeln.
Die Funkfernsteuerung ist für den europäischen Markt zugelassen und mit einem RF Link Budget von 162 dB konkurrenzlos in der Reichweite (ohne Sichtverbindung bis zu 5km). Der extrem empfindliche Funkempfang von bis zu -135dBm ist ein Novum in der Funktechnologie und ermöglicht uns bei Einhaltung der erlaubten Abstrahlleistung (500mW) diese extrem grossen Reichweiten.

Alle nachfolgend aufgeführten Funktionen werden über mehrere Kiliomter Reichweite sicher an die Pumpe oder umgekehrt übertragen und dort ausgeführt:

  • Pumpe Ein- / Ausschalten
  • Schieber Umstellen zwischen Gülle / Wasser
  • Rücklauf Öffnen oder Schliessen
  • Kompressor Ein- / Ausschalten
  • Ausblasen Aktivieren
  • Drehzahl kontinuierlich erhöhen / reduzieren
  • Umschalten auf druckgeregelten Ausbringbetrieb
  • Maximal drei Drehzahlen abspeichern und wieder abrufen können
  • Anzeige der Drehzahl (Umdr./min oder Hz bei Verwendung einer Frequenzumformer-Steuerung)
  • Anzeige des Pumpdrucks (bar)
  • Anzeige des Ansaugevakuums (bar)
  • Anzeige der aktuellen Durchflussmenge abgangsseitig der Pumpe (l/min)
    Anzeige der aktuellen Durchflussmenge eingangsseitig des Schleppschlauchverteilers (l/min)
    Automatische Leitungsüberwachung (Vergleich Durchflussmenge Pumpe  Durchflussmenge Schleppschlauchverteiler)
  • Anzeige der ausgebrachten Menge (m^3)
  • Anzeige der Dauer für die Ausbringung
  • Anzeige des Güllencontainer-Niveaus (falls vorhanden)
  • Anzeige der Fahrgeschwindigkeit für die definierte Ausbringleistung (Anzahl m^3/ha)
  • Konfiguration der Schleppschlauchbreite und der Ausbringmenge in m^3/ha für die Fahrgeschwindigkeits-Berechnung
  • und vieles mehr…
